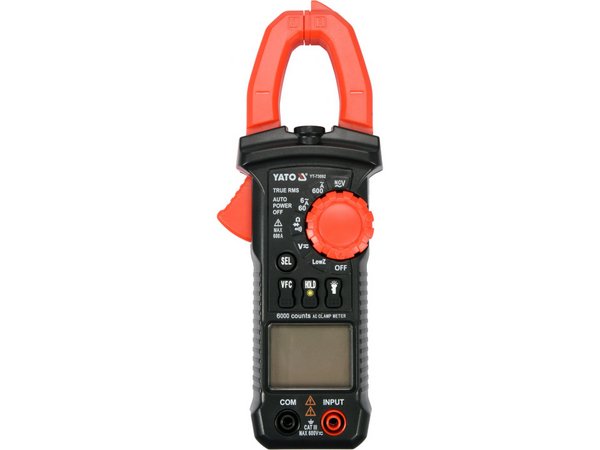

DIGITĀLAIS SKAVAS STRĀVAS MĒRĪTĀJS, YATO YT-73092

Apraksts

YT-73092 universālais knaiblīšu mērītājs ar automātisko diapazonu lielākajai daļai indikāciju ļauj veikt pamata un progresīvus elektriskos mērījumus. Mērītājs ir aprīkots ar knaiblēm, kas ļauj mērīt maiņstrāvu vienā vadā, izmantojot induktīvo metodi. Mērījumi notiek, neizjaucot ķēdi vai neatvienojot to no strāvas avota, un ļauj izmērīt daudz lielāku strāvu nekā ar parastajiem elektrības mērītājiem.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērīšana: MAIŅSTRĀVA 0-600 V, PATIESĀ VIDĒJĀ ĢEOMETRISKĀ VĒRTĪBA + V.F.C. + lowZ
• līdzstrāvas sprieguma mērīšana: līdzstrāvas spriegums 0-600 V, LowZ
• maiņstrāvas mērīšana: MAIŅSTRĀVAS 0-600 A, PATIESĀ VID. ĢEOMETRISKĀ VĒRTĪBA + V.F.C.
• pretestības mērīšana: 0-60 MΩ
• diodes tests:_IF 1 mA,_UR 2,3 V
• ķēdes nepārtrauktības tests: 0-120 Ω

Papildu mērījumi:

• Maiņstrāvas sprieguma mērījumi zemas pretestības režīmā: A.C. 0-600 V
• Līdzstrāvas sprieguma mērījumi zemas pretestības režīmā: LĪDZSTRĀVAS 0-600 V
• bezkontakta maiņstrāvas sprieguma noteikšana: NCV

Mērījumu precizitāte:

Maiņstrāvas mērīšanas precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 30 A

• Mērītāja YT-73092 mērījumu precizitāte šim diapazonam ir : ±(2,5%+10), izšķirtspēja 0,01 A.
• mērījumu kļūdas aprēķina formula: (mērījumu rezultāts x 2,5 %) + 10 x izšķirtspēja.
• aprēķins: (30 x 2,5 %) + 10 x 0,01 = 0,75 + 0,1 = 0,8 A.

Faktiskais rezultāts, ieskaitot mērījumu kļūdu 30 A indikācijai = 30 ± 0,85 A

• rezultāts, ieskaitot mērījumu kļūdu maiņsprieguma indikācijai: 235 V = 235 ± 3,3 V
• rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma mērījumu indikācijai: : 12 V = 12 ± 0,116 V

Tabula ar izšķirtspēju un precizitāti attiecīgajiem mērījumiem ir atrodama lietošanas instrukcijā.

Iebūvētās funkcijas:

• TRUE RMS – mērierīce ar šo funkciju parāda maiņstrāvas sprieguma/sprieguma patieso vidējo kvadrātisko vērtību. Atšķirībā no vidējo vērtību mērītājiem ierīces ar patieso vidējo kvadrātisko vērtību parāda pareizo vērtību ne tikai sinusoidāliem viļņiem, bet arī sinusoidāliem viļņiem, kas ir izkropļoti, piemēram, ar augstākajām harmonikām vai kvadrātveida vai trīsstūra viļņiem. Nepieciešama funkcija visur, kur ķēdē parādās komutācijas režīma barošanas avoti, motoru invertoru piedziņas, HVAC iekārtas utt.
• NCV – bezkontakta maiņstrāvas sprieguma noteikšana ar induktīvo metodi. Mērītājs nosaka sprieguma klātbūtni izolētā vadā un var arī norādīt fāzes vadu.
• LowZ – maiņstrāvas un līdzstrāvas sprieguma mērīšana zemas pretestības režīmā. Par fenomenu, ko parasti dēvē par spoku spriegumu, var būt grūti diagnosticēt, piemēram, elektroapgādes tīklus rūpnieciskās ēkās. Šo parādību izraisa spriegums, kas parādās uz nesavienota kabeļa, kurā ir inducēts spriegums no tīkla pieslēguma kabeļa, kas iet pa to pašu kanālu. LowZ funkcija samazina mērītāja mērīšanas ligzdu pretestību 10 reizes, salīdzinot ar standarta mērīšanas režīmu, tad mērītājs, ņemot sprieguma paraugu, patērē nedaudz lielāku strāvu un tādējādi izlādē kabelē uzkrāto lādiņu. Rezultātā tiek mērīts spriegums bez spoku sprieguma.
• V.F.C. – zemfrekvences filtrs. Šo funkciju izmanto, piemēram, mērot tāda elektromotora regulatora izejas spriegumu, kas izmanto frekvences un sprieguma izmaiņas, lai regulētu motora ātrumu (VFD regulatori). Kad šī funkcija ir aktivizēta, mērītājs filtrē, piemēram, PWM signāla augstfrekvences traucējumus un atstāj tikai zemo frekvenci. Šādā veidā filtrs ļauj precīzi izmērīt motorā plūstošā sprieguma/strāvas vidējo kvadrātisko vērtību.
• AUTO – automātiska mērījumu diapazona regulēšana. Mērot nezināmas vērtības ar mērinstrumentu ar manuālu diapazona regulēšanu, izmantojot ciparnīcu, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas dod visprecīzāko rezultātu – pretējā gadījumā pastāv risks sabojāt instrumentu. No otras puses, multimetram ar AUTO funkciju pietiek veikt vienu mērījumu, un mērītājs automātiski atradīs optimālo diapazonu. Pēc noklusējuma mērierīce ieslēdzas AUTO režīmā
• SEL – maina mērīšanas režīmu, piemēram, no maiņstrāvas uz līdzstrāvas sprieguma mērīšanu, pārslēdzas no diodes testa uz ķēdes nepārtrauktības testu vai pretestības mērīšanu.
• HOLD – patur uz displeja pašlaik izmērīto vērtību.

Papildu informācija

• LCD displejs, maksimālais rādītais rezultāts: 5999
• ekrāna aizmugurgaismojums
• skavu mērīšanas lauka apgaismojums
• skaņas signāls nepārtrauktības testā, ja pretestība ir mazāka par 60 Ω
• iespēja atsevišķi ieslēgt diodes un nepārtrauktības testus
• skavas atveras līdz 26 mm un ļauj mērīt vienu vadu ar maksimālo diametru līdz 18 mm

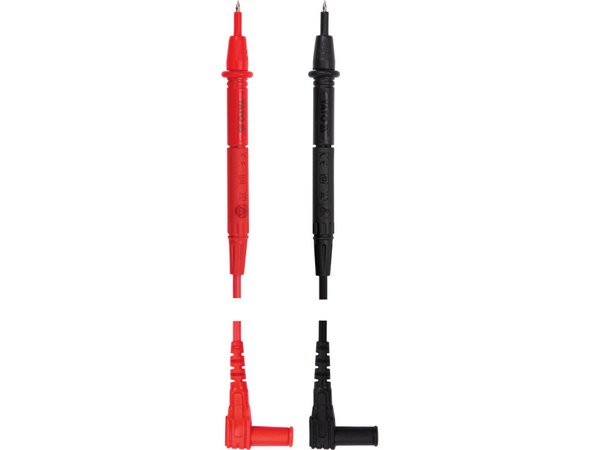

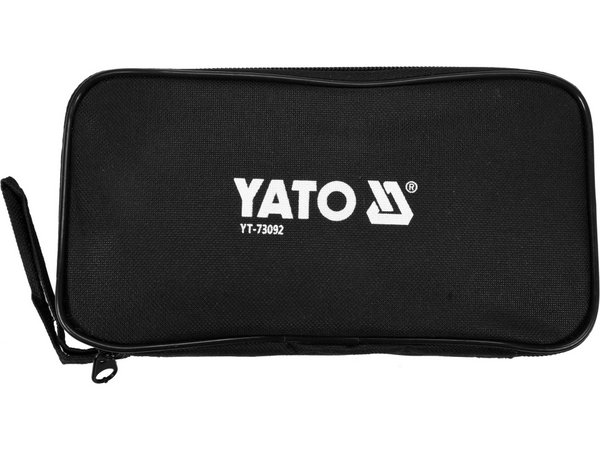

• testēšanas zondes un somiņa komplektā
• konstrukcija ar pārslodzes aizsardzību
• automātiska mērītāja izslēgšanās pēc 15 minūšu dīkstāves
• zema akumulatora uzlādes līmeņa indikators
• barošanas avots: divas 1,5 V (AAA) baterijas

Uzmanību!

Strāvas mērījumus ar knaiblīšu mērītājiem veic tikai vienam vadītājam, vienam kabelim. Piestiprinot skavas pie vairāku vadītāju kabeļa, neizolējot vienu vadītāju, tiks uzrādīts nepareizs rezultāts vai nulles strāvas plūsma.
