SKAVAS STRĀVAS MĒRĪTĀJS TRUE RMS AC/DC 10mA-600A, YATO YT-730934

Apraksts

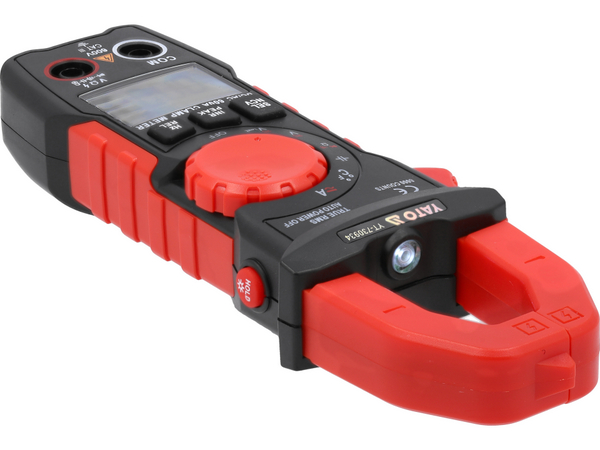

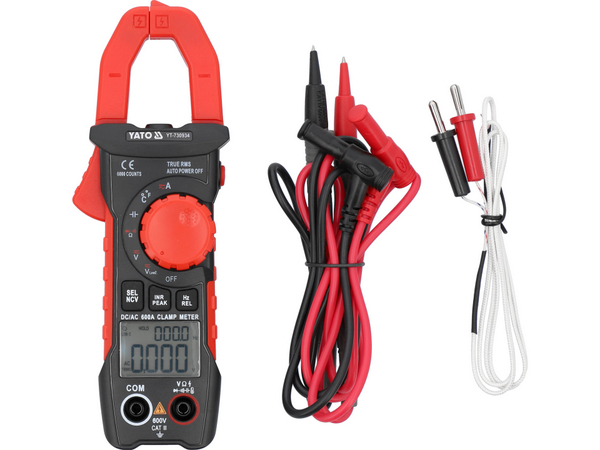

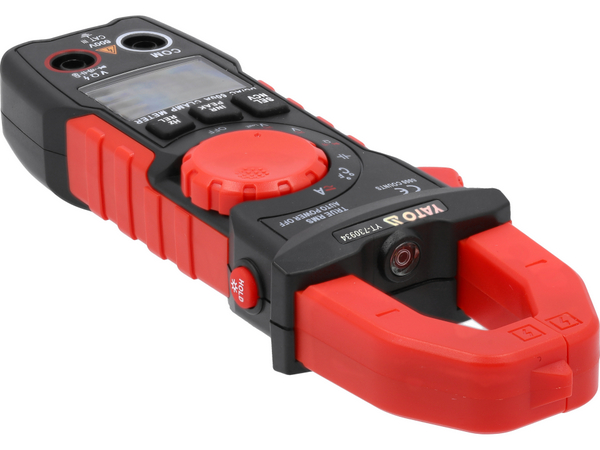

Universālais skavu mērītājs ar automātisku diapazonu katram mērījumam ļauj veikt gan pamata, gan progresīvus elektrisko lielumu mērījumus. Mērītājs ir aprīkots ar mērīšanas skavu, kas ļauj mērīt līdzstrāvu un maiņstrāvu vienā vadā, izmantojot iebūvēto HALL sensoru. Mērījumi notiek, neizjaucot ķēdi vai neatvienojot to no strāvas avota, un ļauj izmērīt daudz lielāku strāvu nekā ar parastajiem elektrības mērītājiem. Mērīšanas zondes vadiem ir silikona izolācija, kas ir elastīga un izturīga pret augstām temperatūrām.

Piezīme: Mērītāji, kas spēj mērīt līdzstrāvu, tostarp YT-730934, izmanto Hola sensoru, kas mēra magnētiskā lauka intensitātes vērtību. Magnētiskais lauks uz Zemes rodas dabiski, tāpēc līdzstrāvas intensitātes mērītāja rādījumi nav nulles. Katru reizi pirms līdzstrāvas intensitātes mērīšanas skaitītājs jāpietuvina testējamajam kabelim, jānoullē, izmantojot REL pogu, pēc tam jāpiestiprina pie testējamā kabeļa un jāuzskaita rezultāts.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērījumi: 0-600 V, TRUE RMS (40-1000 Hz).
• Līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS 0-600 V
• maiņstrāvas mērījumi: 0-600 A, TRUE RMS (40-1000Hz).
• Līdzstrāvas strāvas mērīšana: LĪDZSTRĀVAS 0-600 A
• pretestības mērīšana: 0-60 MΩ
• diodes tests:_IF 1,5 mA,_UR 3 V
• ķēdes nepārtrauktības tests: 0-50 Ω

Papildu mērījumi:

• maiņstrāvas un līdzstrāvas sprieguma mērījumi zemas pretestības režīmā: 0-600 V
• kondensatoru mērījumi: 0-60 mF
• frekvences mērīšana: 0-300 kHz
• temperatūras mērīšana: -30 līdz 1000 °C
• bezkontakta maiņstrāvas sprieguma noteikšana: NCV

Mērījumu precizitāte:

Maiņstrāvas mērīšanas precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 30 A

• Mērītāja YT-730934 mērījumu precizitāte šim diapazonam ir : ±(2,0%+30), izšķirtspēja 0,01 A.
• mērījumu kļūdas aprēķina formula: (mērījuma rezultāts x 2%) + 30 x izšķirtspēja.
• aprēķins: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A.

Faktiskais rezultāts, ieskaitot mērījumu kļūdu 30 A indikācijai = 30 ± 0,90 A.

• Rezultāts, ieskaitot mērījumu kļūdu maiņstrāvas sprieguma mērījumu indikācijai: 235 V = 235 ± 2,65 V
• Rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma mērījumu indikācijai: 12 V = 12 ± 0,09 V

Tabulu ar mērījumu izšķirtspēju un precizitāti var atrast lietošanas instrukcijā.

Iebūvētās funkcijas:

• TRUE RMS – mērierīce ar šo funkciju parāda maiņstrāvas sprieguma/sprieguma patieso vidējo kvadrātisko vērtību. Atšķirībā no vidējo vērtību mērītājiem ierīces ar patieso vidējo kvadrātisko vērtību rāda pareizo vērtību ne tikai sinusoidāliem viļņiem, bet arī sinusoidāliem viļņiem, kas ir izkropļoti, piemēram, ar augstākām harmonikām vai kvadrātveida vai trīsstūra viļņiem. Nepieciešama funkcija visur, kur ķēdē parādās komutācijas režīma barošanas avoti, motoru invertoru piedziņas, HVAC iekārtas utt.
• _VlowZ – maiņstrāvas un līdzstrāvas sprieguma mērīšana zemas pretestības režīmā. Par fenomenu, ko parasti dēvē par spoku spriegumu, var būt grūti diagnosticēt, piemēram, elektroapgādes tīklus rūpnieciskās ēkās. Šo parādību izraisa spriegums, kas parādās nepieslēgtā kabelī, kurā spriegums ir inducēts no kabeļa, kas pieslēgts elektrotīklam pa to pašu kanālu. LowZ funkcija samazina mērītāja mērīšanas ligzdu pretestību 10 reizes, salīdzinot ar standarta mērīšanas režīmu, tad mērītājs, ņemot sprieguma paraugu, patērē nedaudz lielāku strāvu un tādējādi izlādē kabeļa akumulēto lādiņu. Rezultātā tiek mērīts spriegums bez spoku sprieguma.
• NCV – bezkontakta maiņstrāvas sprieguma noteikšana, izmantojot induktīvo metodi. Mērītājs nosaka sprieguma klātbūtni izolētā kabelī, tas var arī norādīt fāzes vadu.
• AUTO – automātiska mērījumu diapazona regulēšana. Mērot nezināmas vērtības ar skaitītāju ar manuālu diapazona regulēšanu, izmantojot pogu, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas dod visprecīzāko rezultātu – pretējā gadījumā pastāv risks sabojāt instrumentu. No otras puses, multimetram ar AUTO funkciju pietiek veikt vienu mērījumu, un mērītājs automātiski atradīs optimālo diapazonu. Pēc noklusējuma mērierīce ieslēdzas AUTO režīmā
• DATA HOLD – patlaban izmērītās vērtības saglabāšana displejā.
• PEAK HOLD – augstākās izmērītās vērtības saglabāšana displejā, izmantojot mērīšanas zondes.
• INRUSH current – ieslēgšanās strāvas mērīšana ar mērīšanas zondēm. Mērītājs mēra strāvu 100 ms laikā pēc ierīces iedarbināšanas.
• REL – relatīvās vērtības funkcija. Ļauj nolīdzināt skaitītāja rādījumus līdz nullei. Nepieciešams līdzstrāvas mērīšanas režīmā. Halla sensors mēra apkārtējā elektromagnētiskā lauka vērtību un parāda rezultātu displejā. Pirms līdzstrāvas mērīšanas pietuviniet mērītāju testējamajam kabelim, nolādējiet to un pēc tam uzlieciet knaibles uz testējamā kabeļa. Tādējādi tiks iegūts rezultāts, ko neietekmē apkārtējā elektromagnētiskā lauka indikācijas vērtības.

Papildu informācija:

• LCD displejs, maksimālais rādītais rezultāts: 6000
• Ekrāna un skavu testa lauka izgaismojums
• skaņas signāls nepārtrauktības testā, ja pretestība ir mazāka par 50Ω
• iespēja atsevišķi ieslēgt diodes un nepārtrauktības testus
• skavas atveras līdz 25 mm un ļauj mērīt vienu vadu ar maksimālo diametru 25 mm
• 14,5 cm garas zondes
• kabeļa garums, ieskaitot zondes: 97 cm
• kabeļa diametrs, ieskaitot izolāciju: 3,5 mm

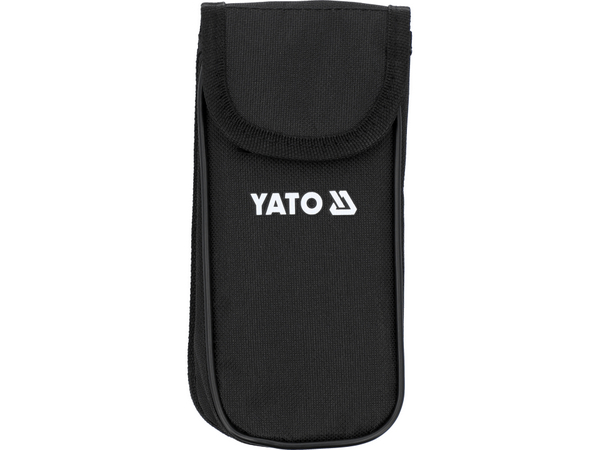

• komplektā ir iekļauts pārnēsāšanas futrālis
• konstrukcija ar pārslodzes aizsardzību
• automātiska skaitītāja izslēgšanās pēc 15 neaktivitātes minūtēm
• iespēja izslēgt automātiskās izslēgšanās režīmu
• zema akumulatora uzlādes līmeņa indikators
• barošanas avots: divas 1,5 V (AAA) baterijas

Uzmanību!

Strāvas mērījumus ar strāvas skavām veic tikai ar vienu vadu, vienu kabeli. Piestiprinot spailes pie vairāku vadītāju kabeļa, neizolējot vienu vadītāju, tiks iegūts nepareizs rezultāts vai nulles strāvas plūsma.
