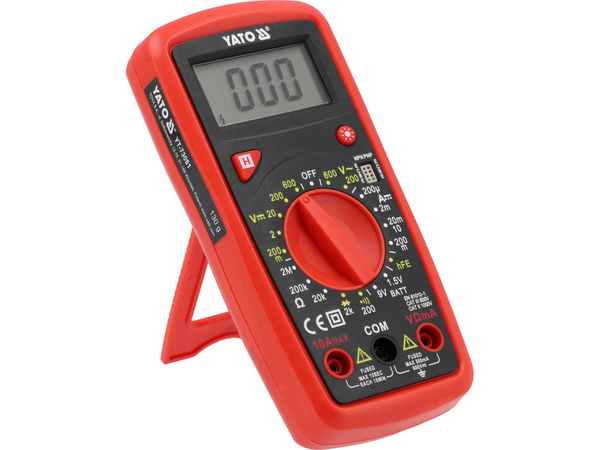

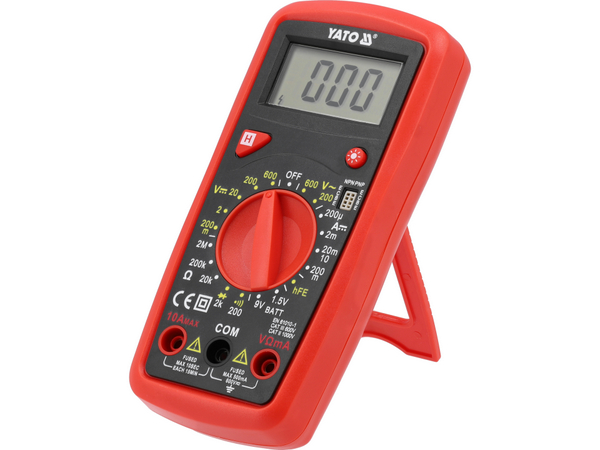

DIGIĀLAIS MULTIMĒTRS, YATO YT-73081

Apraksts

Universālais mērītājs YT-73081 ar manuālu diapazonu katram mērījumam ļauj veikt pamata un progresīvus elektriskos mērījumus. Papildu un noderīga iespēja ir 1,5 V un 9 V akumulatora tests, ar kuru varam pārbaudīt akumulatora spriegumu slodzes apstākļos, tas palīdzēs novērtēt tā stāvokli un izslēgt vai apstiprināt nepieciešamību to nomainīt.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērījumi: 0-600 V MAIŅSTRĀVAS SPRIEGUMA MĒRĪJUMI: MAIŅSTRĀVAS SPRIEGUMS 0-600 V
• līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS 0-600 V
• Līdzstrāvas mērīšana: LĪDZSTRĀVAS STRĀVAS MĒRĪŠANA: LĪDZSTRĀVA 0-10 A
• pretestības mērīšana: 0-2 MΩ
• diodes tests:_IF 1 mA,_UR 2,4 V
• ķēdes nepārtrauktības tests: 0-100 Ω

Papildu mērījumi:

• hFe tranzistora tests: 0-1000, iebūvēta mērījumu ligzda.
• 1,5 V akumulatora tests ar slodzes pretestību aptuveni 3 kΩ.
• 9 V akumulatora tests ar slodzes pretestību aptuveni 900 Ω

Mērījumu precizitāte

Maiņstrāvas sprieguma mērījumu precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 235 V

• Mērītāja YT-73081 mērījumu precizitāte šim diapazonam ir: ±(2% + 10), izšķirtspēja 1 V.
• mērījumu kļūdas aprēķina formula: (mērījumu rezultāts x 2%) + 10 x izšķirtspēja.
• aprēķins: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V.

Rezultāts, ieskaitot mērījumu kļūdu, indikācijai 235 V = 235 ± 14,7 V*.

• Rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma mērījumu indikācijai: 12 V = 12 ± 0,146 V

Tabulu ar izšķirtspēju un precizitāti konkrētam mērījumam skatīt lietošanas instrukcijā.

*Metram YT-73081 nav īstās vidējās kvadrātiskās vērtības mērīšanas funkcijas, tāpēc iepriekš minētais rezultāts ir maiņstrāvas sprieguma īstā vidējā kvadrātiskā vērtība tikai pareizai sinusoidālai viļņu formai.

Iebūvētās funkcijas:

• 1,5 V un 9 V akumulatora tests – testa laikā mērītājs no akumulatora ņem nelielu strāvas daudzumu, tāpēc mēs iegūstam 100 % informāciju, kas mums nepieciešama, lai novērtētu, vai barošanas avots spēs darbināt mūsu ierīci. Lai iegūtu pilnīgu informāciju, ir ieteicams vispirms izmērīt līdzstrāvas spriegumu un pēc tam salīdzināt rezultātu ar akumulatora testā iegūto vērtību. Pārāk liels kritums vai pārāk zems spriegums ir skaidrs signāls, ka barošanas avots ir jānomaina.
• DATA HOLD [H] – saglabā uz displeja pašlaik izmērīto vērtību.

Papildu informācija:

• LCD displejs, maksimālais rādītais rezultāts: 1999
• Displeja aizmugurgaismojums
• akustiskais signāls nepārtrauktības testā, ja pretestība ir mazāka par 30 Ω

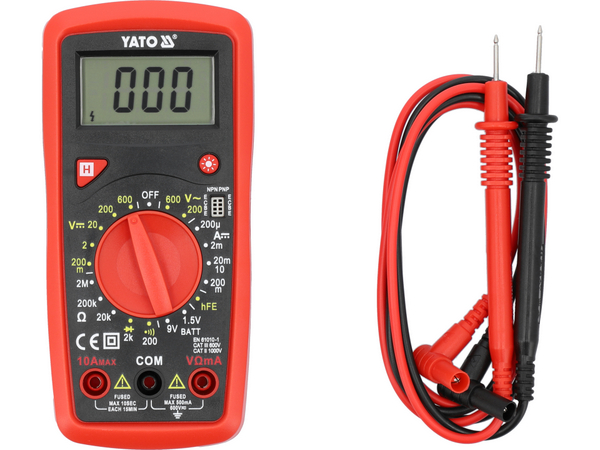

• mērīšanas zondes iekļautas komplektā
• konstrukcija ar pārslodzes aizsardzību mazas strāvas mērījumiem, bez drošinātāja strāvas mērījumiem līdz 10 A
• ABS korpuss + tā sauktais apvalks, t. i., gumijas apvalks, kas aizsargā mērītāju pret mehāniskiem bojājumiem
• zema akumulatora uzlādes līmeņa indikators
• barošanas avots: divas 1,5 V (AAA) baterijas

Uzmanību!

Veicot nezināmu vērtību mērījumus ar mērītāju ar manuālu diapazona maiņu, izmantojot pogu, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas dod visprecīzāko rezultātu – pretējā gadījumā pastāv risks sabojāt ierīci.
