Apraksts

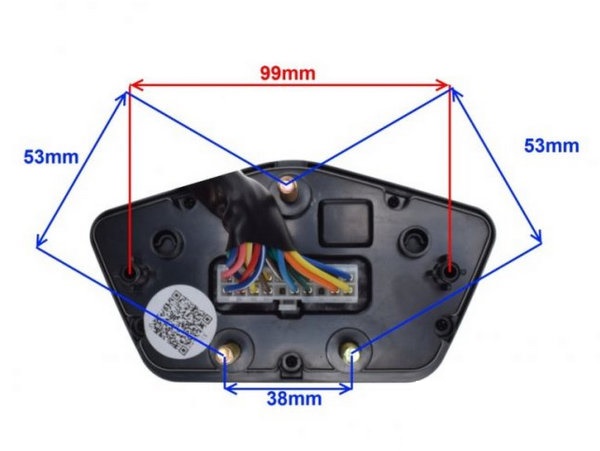

Universāls digitāls spidometrs
1Tahometra vadība zils/balts
2 Spidometra signāls sarkans signāls
3 Degvielas mērītāja dzeltens/balts signāls
4 Gabarīt luktura pretestība brūna
5 — +12V —
6 Labā pagrieziena rādītāja gaisma zila —
7 Tukšgaitas pārnesums (“neitrāls”) +12V zaļš/sarkans
8 — zemējums —
9 Kreisā pagrieziena rādītāja oranžs
10 Spidometra sensora barošanas avots +12V dzeltens
11 1. pārnesums +5V rozā
12 2. pārnesums zils/sarkans
13 3. pārnesums zaļš/melns
14 4. pārnesums dzeltens/sarkans
15 5. pārnesums brūns/balts
16 6. pārnesums brūns
17 Zemējums (“-“)
18 Barošanas avots (“+”) zaļš melns
19 Noturēšanas poga violeta
20 Tālās gaismas zilas
Maksimālā ātruma rādījums ir 299 km/h
Pēc tā pārsniegšanas skaitītājs turpinās rādīt maksimālo vērtību
Riteņa apkārtmēra diapazons: 1000÷2999 mm (pēc noklusējuma: 1844 mm)
Spidometra sensora impulsu skaita diapazons: 1÷99 (pēc noklusējuma: 2)
Proporciju attiecība: 17,7 Hz – 60 ± 5 km/h
Maksimālais tahometra rādījums: 13 000 apgr./min.
